产品说明

乐泰401 是一种低粘度，快速固化的单组分氰基丙烯酸酯胶粘剂，该产品特别适合于难粘基材的粘接。与其它标准级氰基丙烯酸酯胶粘剂相比，本产品的固化速度较小依赖于基材表面的湿汽。

典型用途

适用于大多数金属，塑料或弹性材料的快速粘接，尤其适合于粘接多孔或吸收材料，例如木材，纸， 皮革或织物。

固化前的材料性能

化学类型 氰基丙烯酸乙酯

外观 透明/无色液体

比重@250C ， 1.1

粘度@250C,mPa.s(cP)

Brookfield LVF

1#转子30rpm 110 90-140

闪点(TCC),0C >93

典型固化特性

一般情况下，材料表面的湿汽会引发本产品的硬化，尽管本产品在相当短的时间内就可达到实用强度，但是至少要固化24 小时才能具有完全的耐化学/溶剂性能。

固化速度与被粘接材料的关系

固化速度取决于被粘接的基材，下表表明了在220C，50%相对湿度的情况下，不同基材的固定时间。下列试验是根据ASTM D1002，试样的剪切强度达到0.1N/mm2(14.5psi)所需要的时间。

被粘材料 固定时间， 秒

钢(脱脂) 5-20

铝 2-10

重铬酸锌 10-20

氯丁橡胶<5

丁腈橡胶<5

ABS 2-10

pVC 2-10

聚碳酸酯 10-40

酚醛树脂 2-10

木材(巴尔沙木) 2-5

木材(橡木) 90-180

粗纸板 30-90

织物 2-20

皮革 5-15

纸 1-10

固化速度与粘接间隙的关系

固化速率取决于粘接间隙，粘接间隙小固化速度快，粘接间隙增大将降低固化速度。

固化速度与湿度的关系

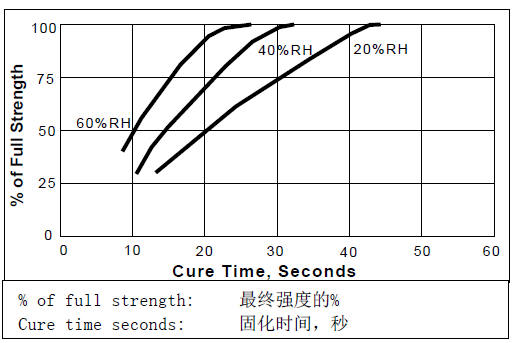

固化速度取决于室温下的相对湿度。下图是在不同湿度下，胶水用于丁腈橡胶粘接的拉伸强度与时间的关系图。

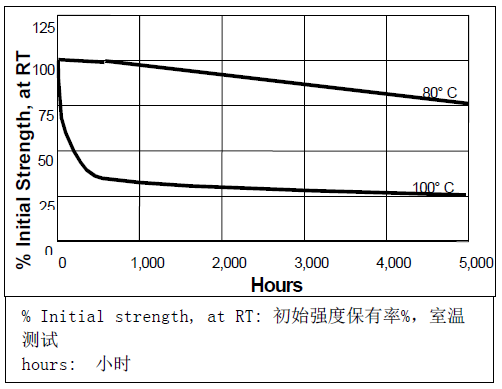

热老化

在特定温度下老化，在220C下测试

包装规格：20g/500g

联络电话：400-8877-406
