乐泰510胶水是一种单组分，中等强度，具有极好耐热性的厌氧型密封胶。loctite510在两个紧贴的金属表面，室温、隔绝空气的情况下固化。自动涂胶产品5101同本产品具有相似性能。

典型用途

用于刚性金属表面和法兰盘之间的紧贴配件的密封。尤其适用于有高温和耐化学性要求的环境。

固化前材料性能

典型值 范围

化学类型 二甲基丙烯酸酯

外观 红／粉色

比重@250C ， 1.16

粘度@250C,Pa.s

Brookfield H B

TC 转子， @ 2.5rpm 500 200-700

@20rpm 100 40-160

IN 54453,SV 12,000 8,000-16,000

D

=20s-1 after t=180 秒

闪点(TCC)， 0C >93

瞬时密封

未固化时，厌氧密封胶具有抵抗低在线测试压力的能力。将未固化的产品510 涂在环状聚碳酸酯密封表面(内径50mm,外径70mm)上后，立即测试。

形成间隙，mm 耐压，N/mm2

0.0 0.02

0.125 0.01

0.25 0.01

典型固化特性

固化速度与被粘材料关系

固化速度随被粘材料的不同而异。下图所示是根据ASTMD1002 标准测试的，510 用在喷砂低碳钢搭剪试样上和其它材料的搭剪试样上，在不同固化时间下的

剪切强度。

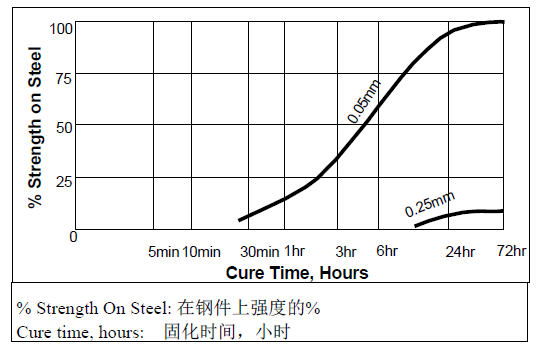

固化速度与粘接间隙关系

固化速度随粘接间隙的大小而异。下图所示是根据ISO4587 标准测试的，510 用在不同间隙的喷砂低碳钢搭剪试样上，不同固化时间下的剪切强度。

固化速度与温度关系

固化速度依环境温度的不同而异。下图所示是根据ASTMD1002 标准测试的，510 用在喷砂低碳钢搭剪试样上，在不同温度和固化时间下的剪切强度。

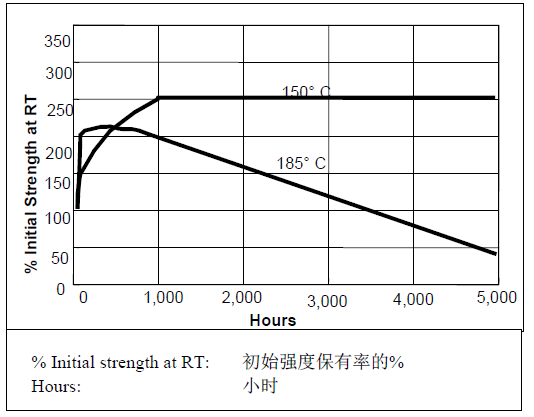

热老化

在标明温度下老化，在22°C下测试。

包装规格：50ml/300ml

联络电话：400-8877-406
