乐泰603胶水是一种单组分，厌氧型固持胶，用于固持圆柱形配合件。在与空气隔绝的情况条件下，loctite603在两个紧密配合的金属面之间固化，即使在被油轻微污染的基材表面也有很好的粘接性。

典型用途

用于粘接圆柱形配合件，尤其适用在不能确保被粘接表面是否清洁的场合。应用范围包括滚动轴承或油浸轴衬固定到机座上。

固化前的典型特性

典型值 范围

化学类型 尿烷甲基丙烯酸酯

外观 绿色荧光体

比重@25°C 1.1

粘度@25°C, mPa.s(cP)

Brookfield RVT

1#转子， 20rpm 125 100-150

DIN 54453, MV

D=277s-1 after t=180 秒135 90-180

闪点(TCC), °C >93

典型的固化特性

固化速度与被粘材料的关系

固化速度因被粘材料的不同而异。下图所示是根据ISO10123 标准测试的。产品603 用在钢或其它材料制成的销和销套上，在不同固化时间下，所得到的剪切强度。

固化速度与粘接间隙的关系

固化速度因粘接间隙的大小而异，下图所示是根据ISO10123 标准测试的。产品603 在不同间隙的钢制销和销套试样上，在不同固化时间下得到的剪切强度。

固化速度与温度的关系

固化速度因环境温度的不同而异 ，下图是根据ISO10123 标准测试的，产品603 在钢销和销套上，剪切强度随固化时间的变化关系。

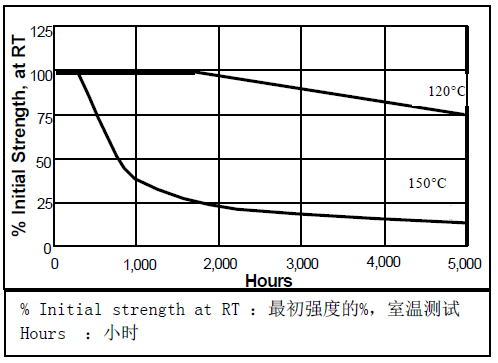

热老化

在特定温度下进行热老化,在22°C下测试

联络电话：400-8877-406
