乐泰660胶水是一种单组分，厌氧型膏状固持胶，用于固持圆柱形配合件。在与空气隔绝的情况下，loctite660在两个紧密配合的金属面之间固化。具有极好的填充间隙能力。

典型用途

用于粘接圆柱形配合件，尤其适用于粘接间隙近似为0.50mm 的部件。典型的应用包括修复磨损的轴，轴承，和损坏的键槽。

固化前材料性能

典型值 范围

化学类型 尿烷甲基丙烯酸酯

外观 灰色膏状

比重@25°C 1.13

粘度@25°C, mPa.s(cP) 1,200,000

Brookfield HBT

TB# 转子， @5rpm 250,000 150,00-350,000

TB# 转子，@0.5rpm 1,500,000 1,000,000-2,000,000

闪点(TCC), °C >93

典型固化特性

固化速度与被粘材料关系

固化速度取决于被粘材料的种类。下图所示是根据ISO 10123 标准测试的。产品660 用在钢或其它材料制成的销和销套上，在不同固化时间下，所得到的剪切强度。

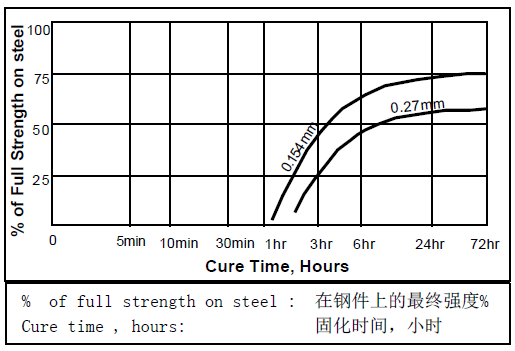

固化速度与粘接间隙的关系

固化速度因粘接间隙的大小而异，下图所示是根据ISO 10123 标准测试的。产品660 在不同间隙的钢制销和销套试样上，在不同固化时间下得到的剪切强度。

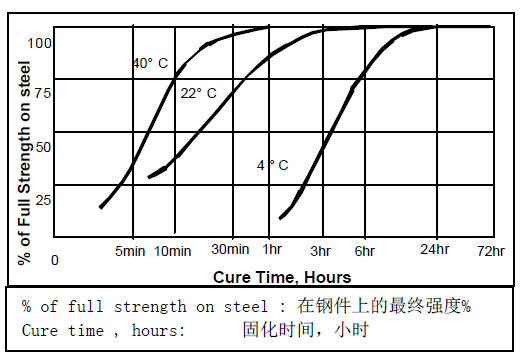

固化速度与温度关系

固化速度因环境温度的不同而异 ，下图是根据ISO10123，产品660 在不同固化温度的钢制销和销套上，不同固化时间下得到的剪切强度。

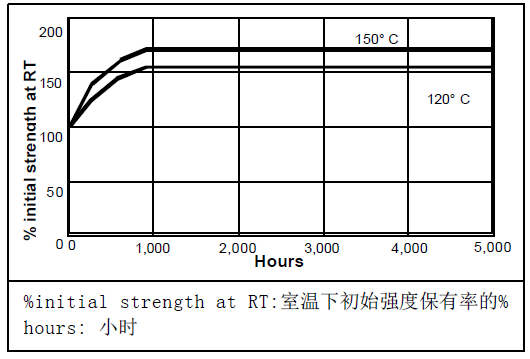

热老化

在特定温度下老化在 22°C 下测试

联络电话：400-877-1388
