产品简介

乐泰272是一种单组分，耐高温，高强度，厌氧型螺纹锁固胶。LOCTITE272在隔绝空气的条件下，在两个紧密配合的金属面间固化。

典型用途

避免螺纹紧固件的松动和渗漏，典型用途包括高温下锁固和密封螺柱，螺母，螺杆，螺栓和装配件。尤其适合于温度超过200°C 的应用场合。

固化前典型特性

化学类型:二甲基丙烯酸酯

外观:不透明红色/桔黄色

比重@25°C :1.11

粘度@25°C, mPa.s(cP)

闪点(TCC),°C :>93

固化速度与被粘材料关系

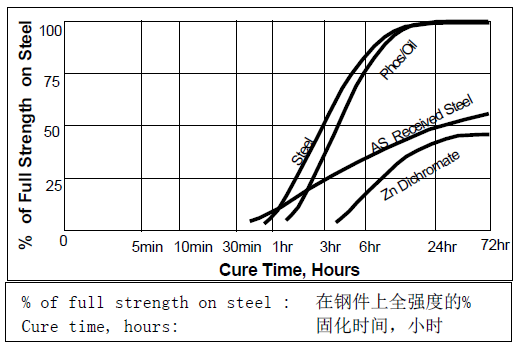

固化速度取决于被粘材料的种类。下图所示是根据ISO 10964 标准测试的。乐泰272用在钢或其它材料制成的M10螺母和螺栓上，破坏强度与固化时间的关系。

固化速度与温度关系

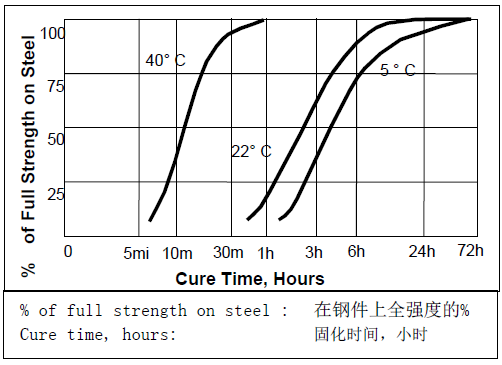

固化速度因环境温度的不同而异，下图是根据ISO10964，不同固化温度下，乐泰272在钢制M10螺母和螺栓上，破坏强度与固化时间的关系

固化速度和活化剂关系

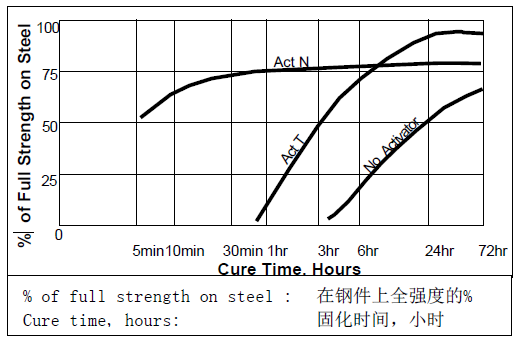

在固化速度太慢或间隙过大的场合，在表面上使用活化剂可以提高固化速度。下图所示是根据ISO10964标准测试的，乐泰272 用在涂有活化剂N和T的重铬酸锌钢制螺母和螺栓上,不同固化时间下的破坏强度.

包装规格：50ml/250ml

联络电话：400-8877-406
