乐泰290是一种单组分，低粘度，中高强度，厌氧型螺纹锁固剂。LOCTITE290在隔绝空气的条件下，在两个紧密配合的金属面间固化。尤其适合用作渗入已装配元件。由于它的低粘度特性和毛细管作用，该产品可以渗入到孔隙中，减少拆卸的需要。

典型用途

避免螺纹紧固件松动和渗漏，尤其适用于螺纹锁固之前要求安装和定位的部件，例如用在仪表或化油器螺钉上。它的低粘度特性使它在毛细作用下可以渗透到接合点。该产品可以填充焊接，浇铸和粉状金属部件的孔隙。

固化前典型特性

化学类型：二甲基丙烯酸酯

外观：绿色荧光液体

比重@25°C ：1.08

粘度@25°C, ；mPa.s(cP)

闪点(TCC),°C ：>93

固化速度与被粘材料关系

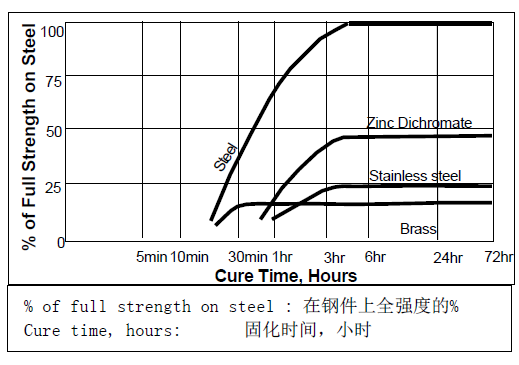

固化速度取决于被粘材料。下图所示是根据ISO10964 标准，在钢和其它材料制成的M10螺母和螺栓上，乐泰290 的破坏强度与时间的关系。

固化速度与粘接间隙关系

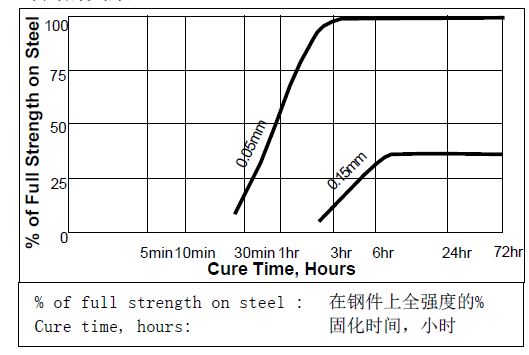

固化速度因粘接间隙的大小而异，螺纹紧固件的螺纹配合间隙取决于螺纹的种类，精度和尺寸。下图所示是根据ISO10123 标准测试的，在不同间隙的钢制销和销套试样上，乐泰290的剪切强度与固化时间的关系。

固化速度与温度关系

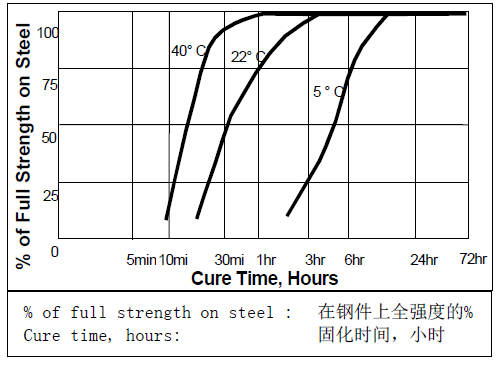

固化速度因环境温度的不同而变化，下图是根据ISO10964，在钢制M10螺母和螺栓上，不同固化温度下，产品 290 的破坏强度与时间的关系。

热老化

在标明温度下老化，在 22°C下测试

包装规格：50ml/250ml

联络电话：400-8877-406
