乐泰312胶水是一种单组分，快速固化，高粘度厌氧型结构胶粘剂，用于粘接刚性部件。loctite312在两个紧贴的部件之间，利用活化剂734 的帮助可以固化。

典型用途

本产品用于要求快速固定的场合，主要应用包括不同材料之间的粘接，例如金属，玻璃，陶瓷或塑料。

固化前典型特性

典型

值 范围

化学类型 改性丙烯酸酯

外观 透明琥珀色

比重@25°C 1.1

粘度@25°C, mPa.s(cP)

Brookfield RVT

2#转子， 20rpm 1,250 850-1,200

闪点(TCC), °C >93

典型固化特性

固化速度与被粘材料关系

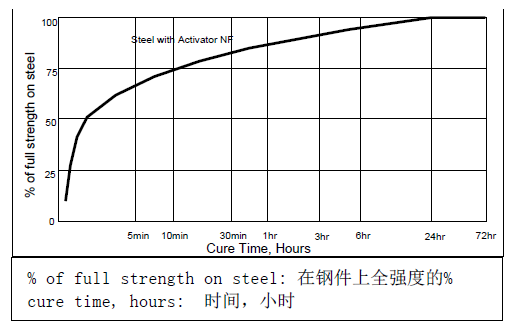

固化速度与被粘材料的不同而异，下图是喷砂钢搭剪件固化时间与剪切强度的关系图。固化速度随被粘材料的不同而异，但通常情况下24小时后就可以固化完全(在被粘材料的一个表面上涂有底剂)。

固化速度与粘接间隙关系

增大粘结间隙对这个胶粘剂有很大的负面效应，因此本产品不建议这样应用。

固化后材料典型特性

物理性能

热膨胀系数，ASTM D696, mm/m 0.1

导热系数，ASTM C177，W/(m.K) 0.1

比热, kJ/(kj.K) 0.3

固化后材料性能

(在22°C下固化 24 小时)

典型

值 范围

剪切强度, ASTM D 1002, N/mm2 17.2 最小值

(psi) (2,500) 最小值

典型耐环境性能

测试方法: 剪切强度 ASTM-D1002

基材:喷砂低碳钢搭剪试样

固化工艺: 在22°C下固化一周/促进剂NF

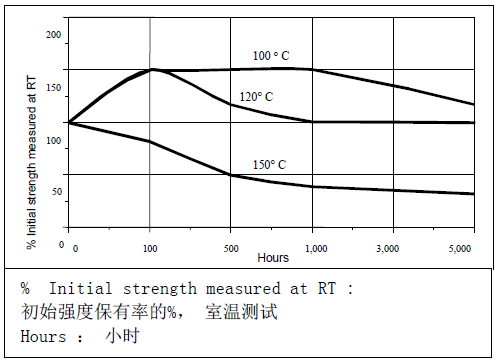

热老化

在特定温度下老化,在22°C下测试

联络电话：400-8877-406
