乐泰406 是一种单组分，低粘度，快速固化氰基丙烯酸酯胶粘剂。尤其适用于难粘接材料的粘接。

典型用途

快速粘接大多数金属、塑料或弹性体材料。尤其适用于要求快速固定的塑料或橡胶（EPDM）的粘接。

固化前材料性能

典型值 范围

化学类型 氰基丙烯酸乙酯

外观 透明液体

比重@25°C 1.05

粘度@25°C, mPa.s(cP)

Brookfield LVF

1#转子, 30rpm 20 10-30

闪点(TCC) ， °C >80

典型固化特性

一般情况下，材料表面的湿气会引发本产品的固化。尽管本产品在相当短的时间内就可达到完全实用强度,但是至少要固化24小时才能具有完全的耐化学/溶剂性能。

固化速度与被粘接材料关系

固化速度取决于被粘接的基材，下表表明了在22°C，50%相对湿度的情况下，不同基材的固定时间。下列试验是根据ASTMD1002，试样的剪切强度达到0.1N/mm2(14.5psi)所需要的时间。

被粘材料 固定时间,秒

钢(脱脂) 10-20

铝 2-10

重铬酸锌 30-90

氯丁橡胶<5

丁腈橡胶<5

ABS 2-10

PVC 2-10

聚碳酸酯 15-50

酚醛树脂 5-15

固化速度与粘接间隙关系

固化速率取决于粘接间隙。较小的粘接间隙固化速度快.粘接间隙增大将降低固化速度。

固化速度与促进剂关系

由于粘接间隙过大或湿度较低，致使固化太慢时，使用促进剂可以提高固化速度。但是这样处理会降低胶层的最终强度。因此，建议进行试验以确定实际效果。

固化速度与湿度的关系

固化速度取决于室温下相对湿度。下图给出了产品在丁腈橡胶上，在不同湿度时拉伸强度随时间的变化关系。

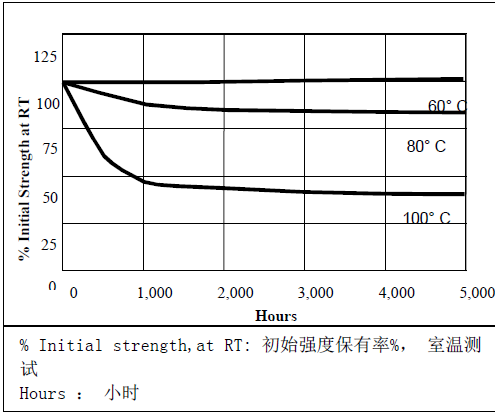

热老化

在特定温度下老化, 在22 °C 下测试

包装规格：20g/500g

联络电话：400-8877-406
