乐泰410是一种黑色，橡胶加强的乙基氰基丙烯酸酯胶粘剂，具有加强的耐剥离和抗冲击载荷的能力。

典型用途

适用于粘接在恶劣环境中使用的橡胶、金属和塑料。

固化前材料性能

典型值 范围

化学类型 氰基丙烯酸乙酯

外观 黑色液体

比重@25°C 1.1

粘度@25°C, mPa.s(cP)

Brookfield RVT

3#转子, 20rpm 3350 1700-5000

闪点(TCC) ， °C >93

典型固化特性

通常条件下，表面湿气会引发固化过程。尽管在相当短的时间内就可达到使用强度，但要达到充分的耐化学/溶剂性能至少需继续固化24 小时。

固化速度与被粘接材料关系

固化速度取决于被粘接的基材，下表表明了在22°C，50%相对湿度的情况下，不同基材的固定时间。下列试验是根据ASTM D1002，试样的剪切强度达到0.1N/mm2(14.5psi)所需要的时间。

被粘材料 固定时间,秒

钢(脱脂) 60-120

铝 10-30

氯丁橡胶 15-25

丁腈橡胶 15-25

ABS 20-50

PVC 50-100

聚碳酸酯 30-90

酚醛树脂 20-60

固化速度与胶层厚度关系

固化速度取决于胶层厚度.胶层薄固化速度快，胶层厚度增大，固化速度相对减慢。

固化速度与促进剂关系

粘接间隙过大或湿度较低，致使固化太慢时，使用促进剂可以提高固化速度。但是这样处理会降低粘接的最终强度。因此，建议在生产上正式使用之前认真做好试验，确保应用效果

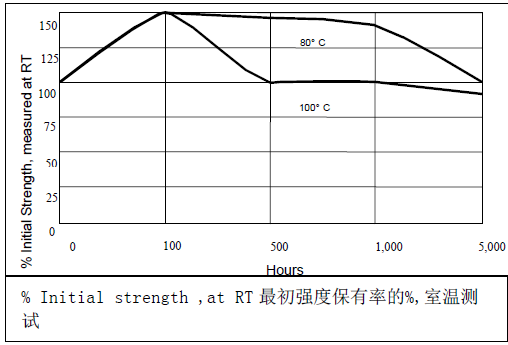

热老化

在标明温度下老化, 在22 °C 下测试
