乐泰415是一种单组分，通用型工业级氰基丙烯酸酯瞬干胶。本产品尤其适合于当部件需要重新调整时，粘接金属。

典型用途

1.粘接金属,塑料和橡胶.

2.用在要求定位时间可达30 秒的场合

3.用于坚硬或不规则金属表面的粘接

符合军用规格

乐泰415符合：MIL-A-46050C类型1，级别III。

固化前材料性能

化学类型 氰基丙烯酸甲酯

外观 透明液体

比重@77°F，(25°C) 1.1

粘度@77°F ，(25°C, 1500

mPa.s),cP : 20 转/分：

ASTM 1084, 方法B

闪点(COC) >176°F (>80°C)

蒸汽压力，mbar <1

典型固化性能

因相对湿度过低或间隙过大，而出现固定速度过慢时，可使用乐泰TakPak®促进剂7452或TakPak®促进剂712来加速固化。然而使用促进剂将导致最终粘接强度较低，因此，建议在生产上正式使用之前认真做好试验，确保应用效果。尽管本产品在相当短的时间内就可达到使用强度，但要达到充分的耐化学/溶剂性能至少要连续固化24小时。

白化

未固化液体胶粘剂挥发可在附近表面沉积一层白色残留物.这种情况可采用下列一种或多种方法减少:

1.减少胶粘剂使用量

2.加快工件表面空气流动

3.使用促进剂加速液体胶粘剂的固定/固化

4.使用乐泰X-NMSTM768 清洗剂除去白色

残留物

固化时间

固化时间是根据 ASTM D1002 和DIN53283 测试方法, 在涂有415的两个表面合拢后,在温度为72°F（22°C），相对湿度为50%时，测得达到14.5PSI或0.1N/mm2 剪切强度时所需的时间。固化速度受被粘材料的性质，环境温度和湿度的影响。一般而言,胶层越薄,固定时间越短。

乐泰415粘接金属和非金属材料的性能：

被粘材料 典型固化时间(秒)

钢(脱脂) 30

铝(脱脂) 65

氯丁橡胶 <10

丁腈橡胶 <10

ABS 35

PVC 60

聚碳酸酯 60

酚醛材料 25

重铬酸锌 60

所有材料的表面均用异丙醇清洗，固化时间和粘接强度因塑料，橡胶和电镀金属种类的不同有很大差异。

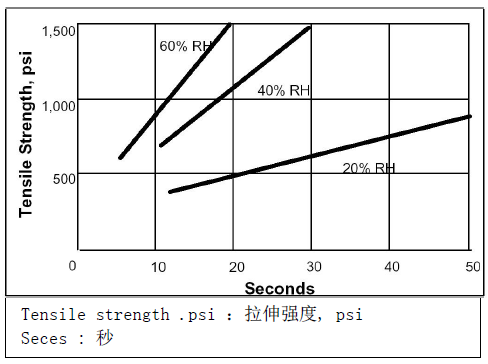

以乐泰415氰基丙烯酸酯胶粘剂与丁腈橡胶粘接为例,相对湿度对固化速度的影响如图所示:

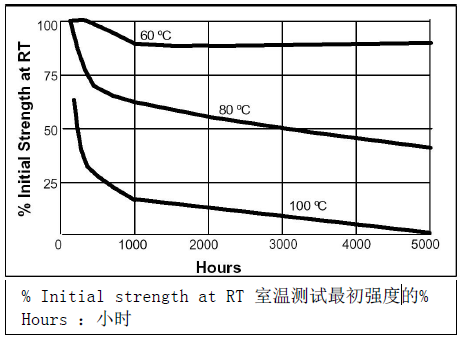

热老化

试验方法:剪切强度 ASTM-D1002(DIN53283)

基材:喷砂低碳钢

固化工艺:在22°C(77°F)下固化一周
