乐泰416 是一种单组分，通用工业级氰基丙烯酸酯胶粘剂。本产品与其它瞬干胶相比有较高的粘度和较低的固化速度。乐泰416使用经济，对大多数金属、塑料和橡胶具有强粘接性能。

典型用途

1.粘接大多数金属, 塑料和弹性材料

2.用于粗糙或不规则表面的粘接

3.用在要求定位时间可达15 秒的场合

符合军用规格

乐泰416 符合： MIL-A-46050C 类型II，级别III。

固化前材料性能

典型值

化学类型 氰基丙烯酸乙酯

外观 透明液体

比重@ 25°C 1.05

粘度@25°C, mPa.s(cP) 1500

ASTM D 1084， 方法 B

蒸汽压力，mbar<1

闪点(COC) >176°F (>80°C)

固化时间

固定时间是根据ASTMD1002和DIN53283测试方法,在涂有416的两个表面合拢后,在温度为72°F（22°C）,相对湿度为50%时,测得达到14.5lb/in2或0.1N/mm2剪切强度时所需的时间。固化速度受被粘材料的性质,环境温度和湿度的影响。一般而言,胶层越薄,固定时间越短。

乐泰416 粘接金属和非金属材料的性能：

被粘材料 典型固定时间(秒)

钢(脱脂) 35

铝(蚀刻) 20

重铬酸锌 70

氯丁橡胶<5

丁腈橡胶<5

ABS 30

PVC 30

聚碳酸酯 50

酚醛材料 25

所有材料的表面均用异丙醇清洗，固化时间和粘接强度因塑料，橡胶和电镀金属种类的不同有很大差异。

以乐泰416氰基丙烯酸酯胶粘剂与丁腈橡胶粘接为例，相对湿度对固化速度的影响如图所示:

白化

未固化液体胶粘剂挥发可在附近表面沉积一层白色残留物。这种情况可采用下列一种或多种方法减少:

1.减少胶粘剂使用量

2.加快工件表面空气流动

3.使用促进剂加速液体胶粘剂的固定/固化

4.使用乐泰X-NMSTM768清洗剂除去白色残留物时间。

5.使用促进剂加速胶粘剂的固定/固化

6.使用较耐化学侵蚀的加强级塑料

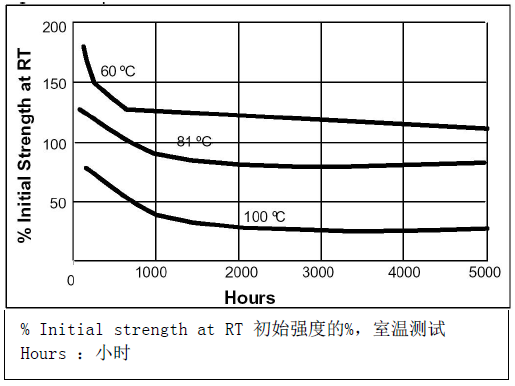

热老化

在特定条件下老化,在22°C测试
