乐泰454是一种单组分，快速固化口者喱状氰基丙烯酸酯胶粘剂。本产品设计用于难粘材料表面的粘接。loctite454的口者喱特性可以防止胶粘剂在竖直表面上流平。

典型用途

产品可以快速粘接大范围金属、塑料或弹性体材料。尤其适合于粘接多孔或吸收性材料，例如木材、纸、皮革或织物。

固化前材料性能

化学类型 氰基丙烯酸乙酯

外观 清澈，半透明

比重@25°C 1.1

粘度@25°C, mPa.s(cP) 口者喱

闪点(TCC) ， °C >80

典型固化特性

通常条件下，表面湿气会引发固化过程。尽管在相当短的时间内就可达到使用强度，但要达到充分的耐化学/溶剂性能至少需继续固化24 小时。

固化速度与被粘接材料关系

固化速度取决于被粘接的基材，下表表明了在22°C，50%相对湿度的情况下，不同基材的固定时间。下列试验是根据ASTMD1002，试样的剪切强度达到0.1N/mm2(14.5psi)所需要的时间。

被粘材料 固定时间,秒

钢(脱脂) 5-20

铝 2-10

重铬酸锌 10-20

氯丁橡胶<5

丁腈橡胶<5

ABS 2-10

PVC 2-10

聚碳酸酯10-40

酚醛树脂 2-10

固化速度与胶层厚度关系

固化速度取决于胶层厚度.胶层薄固化速度快，胶层厚度增大，固化速度相对减慢。

固化速度与湿度的关系

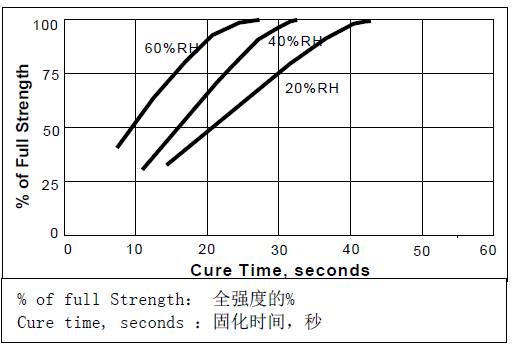

固化速度取决于室温下相对湿度。下图给出了产品在丁腈橡胶上，在不同湿度时的拉伸强度随时间的变化关系。

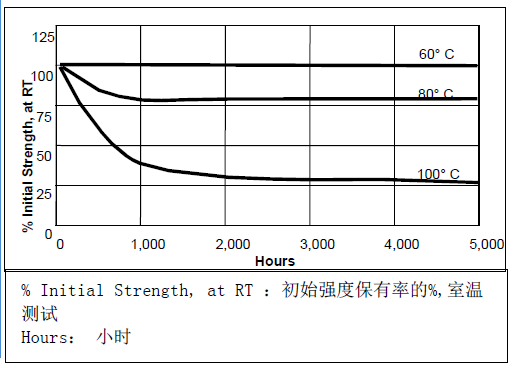

热老化

在特定温度下老化, 在22 °C 下测试
