乐泰480 是一种单组分，中等粘度，快速固化氰基丙烯酸酯胶粘剂。产品专门设计，具有提高的柔韧性和剥离强度。

典型用途

产品可以快速粘接大范围金属、塑料或弹性体材料。

固化前材料典型特性

化学类型 氰基丙烯酸乙酯

外观 黑色液体

比重@25°C 1.05

粘度@25°C, mPa.s(cP)

Brookfield LVT

1#转子, 6rpm 300 100-500

闪点(TCC) ， °C >80

典型固化特性

通常条件下，表面湿气会引发固化过程。尽管在相当短的时间内就可达到全部的使用强度,但要达到充分的耐化学/溶剂性能至少需继续固化24小时。

固化速度与被粘接材料关系

固化速度取决于被粘接的基材,下表表明了在22°C，50%相对湿度的情况下，不同基材的固定时间。下列试验是根据ASTMD1002，试样的剪切强度达到0.1N/mm2(14.5psi)所需要的时间。

被粘材料 固定时间,秒

钢(脱脂) 60-120

铝 10-30

重铬酸锌 50-150

氯丁橡胶 <20

丁腈橡胶 <20

ABS 20-50

PVC 50-100

聚碳酸酯 30-90

酚醛树脂 20-60

固化速度与胶层厚度关系

固化速度取决于胶层厚度.胶层薄固化速度快，胶层厚度增大，固化速度相对减慢。

固化速度与促进剂关系

粘接间隙过大或湿度较低,致使固化太慢时，使用促进剂可以提高固化速度。但是这样处理会降低粘接的最终强度。因此，建议在生产上正式使用之前认真做好试验，确保应用效果。

固化速度与湿度的关系

固化速度取决于环境的相对湿度。下图给出了产品在丁腈橡胶上，在不同湿度时的拉伸强度随时间的变化关系。

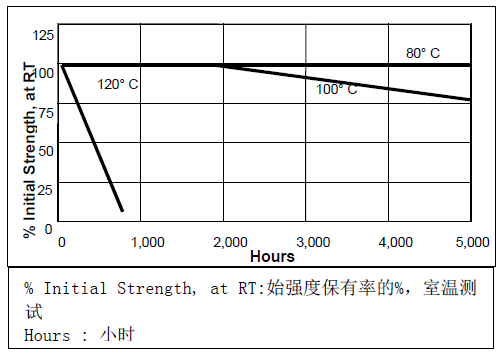

热老化

在特定温度下老化, 在22°C下测试
