产品简介

乐泰496胶水是一种单组分，中等粘度，快速固化的氰基丙烯酸酯胶粘剂，loctite496尤其适用于粘接金属。

典型用途

快速粘接广泛的材料，尤其适用于粘接金属。

固化前材料性能

化学类型 氰基丙烯酸甲酯

外观 透明至轻微浑浊无色液体

比重@25°C 1.09

粘度@25°C, mPa.s(cP)

Brookfield LVT

1#转子, 30rpm 125 100-150

闪点(TCC), °C >80

典型固化特性

通常条件下，表面湿气会引发固化过程。尽管在相当短的时间内就可达到使用强度，但要达到充分的耐化学/溶剂性能至少需继续固化24 小时。

固化速度与被粘接材料关系

固化速度取决于被粘接的基材，下表表明了在22°C，50%相对湿度的情况下，不同基材的固定时间。下列试验是根据ASTMD1002，试样剪切强度达到0.1N/mm2(14.5psi)所需要的时间。

被粘材料 固定时间,秒

钢(脱脂) 20-40

铝 30-60

重铬酸锌30-60

氯丁橡胶 <10

丁腈橡胶 <10

ABS 10-30

PVC 30-70

聚碳酸酯 20-70

酚醛材料 10-30

固化速度与胶层厚度关系

固化速度取决于胶层厚度。胶层薄固化速度快，胶层厚度增大，固化速度相对减慢。

固化速度与促进剂关系

粘接间隙过大或低的相对湿度,致使固化太慢时，使用促进剂可以提高固化速度。但是这样处理会降低粘接的最终强度。因此，建议在生产上正式使用之前认真做好试验，确保应用效果。

固化速度与湿度关系

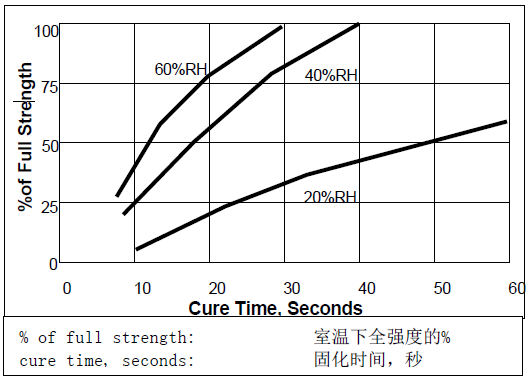

固化速度取决于环境的相对湿度。下图是496 在丁腈橡胶上，不同湿度下拉伸强度与固化时间关系图。

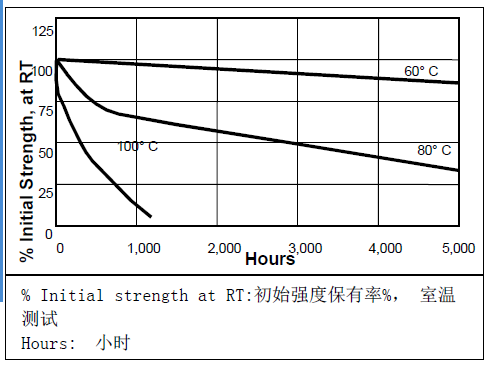

热老化

在特定温度下老化, 在22 °C 下测试
