乐泰499胶水是一种单组分，快速固化，耐热循环的口者喱状氰基丙烯酸酯胶粘剂，loctite499具有良好的耐热循环性能。口者喱体的稠度特性使之可用于间隙填充和防止部件移动。本产品为通用型胶粘剂。

典型用途

1.可快速粘接大部分金属，塑料或弹性体材料

2.用于竖直或倒置面的粘接

3.用于热循环场合

4.在窄的凸缘上，胶粘宽度可控

使用指南

要获得最佳性能，表面需清洁无油脂。本产品最适合较小粘接厚度(0.05mm)的场合，多余的胶粘剂可用乐泰清洗剂，硝基甲烷或丙酮溶解。

固化前典型特性

化学类型：乙基氰基丙烯酸酯

外观 ：透明口者喱状

比重@77°F(25°C)： 1.1

粘度@25°C, mPa.s(cP) 口者喱状

蒸汽压,mbar：<1

闪点(COC) ：>176°F(>80°C)

固定时间是根据 ASTM D1002 和DIN53283 测试方法，在涂有499 的两个表面合拢后，在温度为72°F/22°C ， 相对湿度为50% 时， 测得达到14.5lb/in2 或0.1N/mm2 剪切强度时所需的时间。固化速度受被粘材料的性质，环境温度和湿度影响。一般而言，胶层越薄，固化时间越短。

乐泰499粘接金属和非金属材料的性能 :

被粘材料 典型固定时间(秒)

钢(脱脂) 75

氯丁橡胶<20

丁腈橡胶<20

ABS 40

pVC 75

铝(脱脂) 17

聚碳酸酯 60

酚醛材料 35

所有材料的表面均用异丙醇清洗，固化时间和粘接强度因塑料，弹性体和电镀金属种类不同有很大差异。

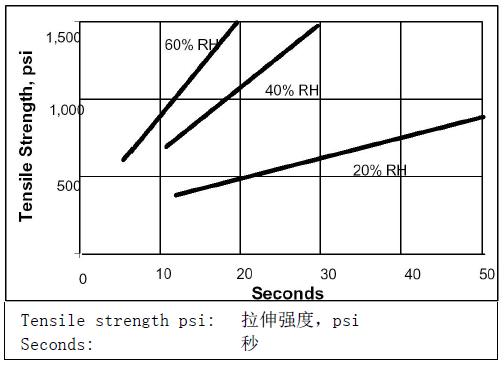

以 Superbonder499 氰基丙烯酸酯胶粘剂与丁腈橡胶粘接为例，相对湿度对固化速度的影响如图所示:

白化

未固化液体胶粘剂挥发可在附近表面沉积一层白色残留物.这种情况可采用下列一种或多种方法减少:

1. 减少胶粘剂使用量.

2.加快工件表面空气流动

3.使用促进剂加速液体胶粘剂的固定/固化

4. 使用乐泰X-NMSTM768 溶剂除去白色残留物

耐环境性能

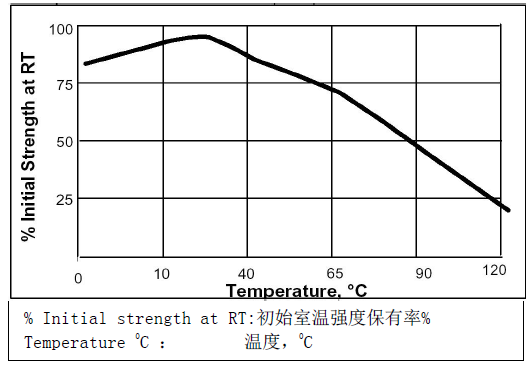

热强度

试验方法: 剪切强度 ASTM-D1002(DIN53283)

基材: 喷砂低碳钢

固化工艺: 在 22 °C(77°F)下固化一周.

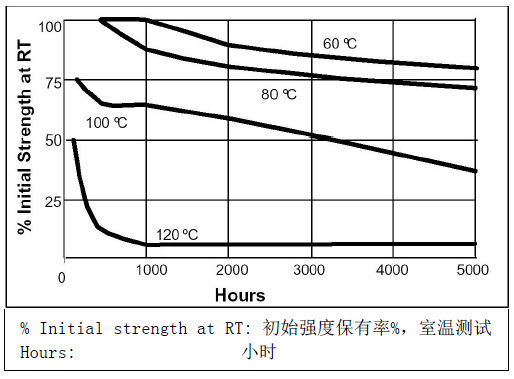

热老化

试验方法: 剪切强度 ASTM-D1002(DIN5328)

基材: 喷砂低碳钢

固化工艺: 在 22 °C(77°F)下固化一周.
