乐泰518胶水是一种单组分，中等强度具有快速固化性能的触变型厌氧密封剂，loctite518在两个紧贴的金属表面隔绝空气的情况下可以固化。自动涂胶产品5182和本产品具有相同的性能

典型用途

本产品可用于刚性金属表面和法兰之间的密封，且立刻就有抗低压的性能。典型用途是用作齿轮箱和发动机壳上刚性法兰面的现场成型密封垫片胶。

固化前材料性能

典型值 范围

化学类型 二甲基丙烯酸酯

外观 具有红色荧光的液体

比重 250C ， 1.13

粘度 @ 25°C, mPa.s

Brookfield HBT (Helipth)

Spindle TC

@ 0.5rpm 3,750,000 2,500,000-5,000,000

@5.0rpm 800 400-1,200

DIN 54453, SV

D=20s1 180 秒后

90 60-120

闪点(TCC)， °C >93

瞬时密封

在未固化时，本产品具有抗低在线测试压力能力。将产品518 涂在环状聚碳酸酯密封表面上(外径70mm，内径50mm)，装配后立刻对未固化产品进行测试。

产生的间隙，mm 承受压强，N/mm2

0.0 0.3

0.125 0.15

0.25 0.05

典型固化特性

固化速度与被粘材料关系

固化速度取决于被粘材料的种类。下图所示是根据ASTMD1002 测试的，产品518 在喷砂钢搭接试样上，对应于其它材料的搭接试样，在不同固化时间下的剪切强度。

固化速度和粘接间隙关系

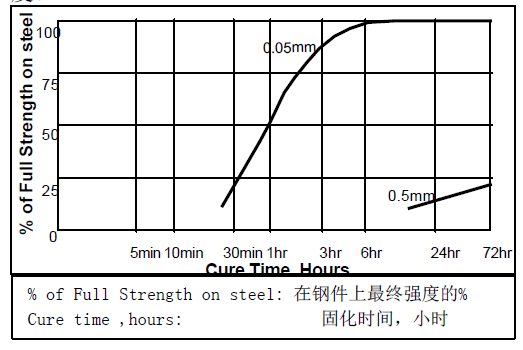

固化速度取决于粘接间隙的大小。下图所示是根据 ASTMD1002 测试的，产品518 在不同间隙的喷砂钢搭接试样上，在不同固化时间下的剪切强度。

固化速度和温度关系

固化速度取决于环境温度。下图所示是根据ASTMD1002 测试的。产品518 在喷砂钢搭接试样上，在不同温度下剪切强度和固化时间的关系。

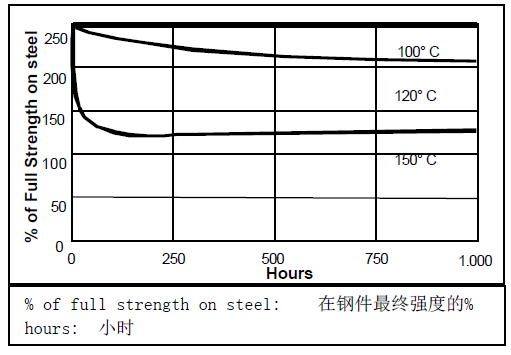

热老化

在特定条件下老化，在220C测试。

包装规格：20g/500g

联络电话：400-8877-406
